topgit 分支的图形化显示

使用 Git + topgit 做版本控制,当 topgit分支(功能分支)非常多并且相互依赖比较复杂时,非常需要有一个直观的图形化的分支依赖图。 联想到我们使用 git 经常用到的 git glog 命令输出,如果 topgit 分支图能够有类似的显示就太好了:
| | * t/unittest
| |/
| *---.   t/message_localize
| |\ \ \
| * | | | t/auth_log_for_fail2ban
|/ / / /
| * | | t/factor_invite
|/ / /
| * | t/factor_ldap
|/ /
| * t/include_macro_for_templates
| * t/multi_language
|/
* master
正在冥思苦想如何实现时,忽然发现 topgit 的 tg-summary 中原来已经有图形输出的实现,是借用 graphviz 工具进行图形化输出...

tg summary 命令的 graphviz 输出

原来 tg summary 命令已经包含了分支关系图的输出,只不过输出的是 graphviz 的 .dot 格式文件。 使用下面的命令可以输出 topgit 分支图:
$ tg summary --graphviz
下面是我们改进后的 tg summary --graphviz 命令的输出
# GraphViz output; pipe to:
#   | dot -Tpng -o
# or
#   | dot -Txlib

digraph G {

  graph [
    rankdir = RL
    label="TopGit Layout\n\n\n"
    fontsize = 14
    labelloc=top
    pad = "0.5,0.5"
  ];

  node [
    shape=box
    fontsize = 12
    fontcolor= blue
    color= blue
  ];

  edge [
    color= green
  ];

  "t/add_know_user_support_for_autoadmingroup" -> "master";
  "t/attach_default_action" -> "master";
  "t/attach_dl_content_type" -> "master";
  "t/auth_actions" -> "t/wikiutil_d";
  "t/auth_by_category_hierarchic" -> "master";
  "t/auth_by_category_hierarchic" -> "t/macro_showcategory";
   ...
}
GraphViz 格式输出文件解说:
  • 头几行已经暗示了如何使用本输出,只要通过管道输入给graphviz的 dot 命令,就可以生成相应的图片
  • graph 小节的 rankdir = RL 指令设置节点的方向。这里是从右至左
  • node 小节的 shape=box 指令,设定输出图片中节点的形状是长方形
  • edge 小节的 color= green 指令,设定输出图片中连接线的颜色为绿色
  • 后面的是数据。即分支的依赖关系,将根据此依赖关系画图

使用 graphviz 显示分支图

首先确认已经安装了 graphviz 软件包。该软件包有30多个命令,其中我们将用到的有:
  • dot:画直连图。将 topgit 的 graphviz 格式输出数据转换为图片。
  • ccomps:对节点进行过滤,如忽略孤立节点,或者只显示当前节点所在的图,而忽略之外的节点。
  • gvpr:图片流编辑器,可以嵌入脚本实现定制的输出。
示例,针对 cosign 的topgit 分支,显示分支图。 命令:
$ tg summary --graphviz | dot -Tpng -o topgit.png

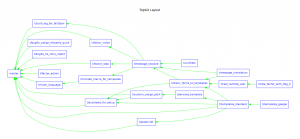

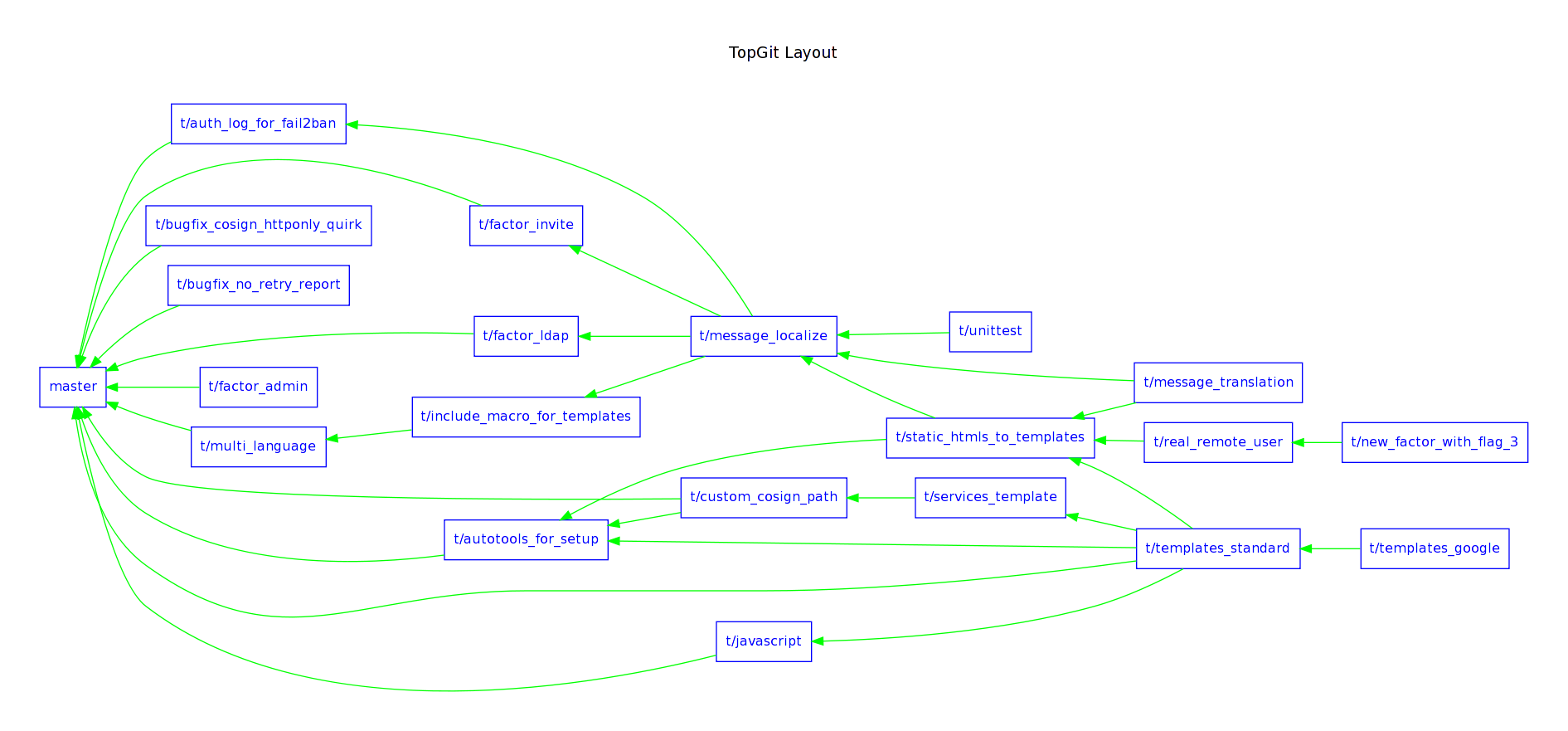

输出的分支图:

分支图的文本输出

还记得本文一开始设置的目标么?类似 git glog 命令的文本分支图显示。 非常令人惊奇的是,居然找到同样有此需求的人,并且已经实现。参见:  http://kerneltrap.org/mailarchive/git/2009/5/20/2922
  • 惊奇一:相同的需求。都是希望获取类似 git glog 的文本分支图显示,或者称为 ascii art 输出。 文本格式输出的好处除了简单易用外,还可以拷贝粘贴,而图像就不行了。
  • 惊奇二:实现思路相似。都想到了利用 git 现有代码,主要就是 graph.c
  • 惊奇三:作者竟然这么简单就实现了。利用 graphviz 的 gvpr 非常简单的就实现了,重用了 topgit 的 graphviz 输出和 git 的相关代码。
采用拿来主义,最终也实现了文本显示 topgit 分支图的目标。示例:
$ tg graph --header
* t/bugfix_cosign_httponly_quirk
| From: Jiang Xin <worldhello.net@gmail.com>
| Subject: [PATCH] t/bugfix_cosign_httponly_quirk
|
| * t/bugfix_no_retry_report
|/  From: Jiang <jiangxin@ossxp.com>
|   Subject: [PATCH] t/bugfix_no_retry_report
|
| * t/factor_admin
|/  From: Jiang <jiangxin@ossxp.com>
|   Subject: [PATCH] t/factor_admin
|
| *   t/message_translation
| |\  From: Jiang <jiangxin@ossxp.com>
| | | Subject: [PATCH] t/message_translation
